PC系列指針式高壓核相器

型號：PC系列

PC系列指針式高壓核相器/高壓定相器/并網核相器
五種型號規格可選：PC7K、PC11K、PC22K、PC33K和PC44K
分別對應7KV、11KV、22KV、33KV和44KV系統電壓的核相
同時具有檢測電壓功能

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

High Voltage Multifunction Phasing Sticks

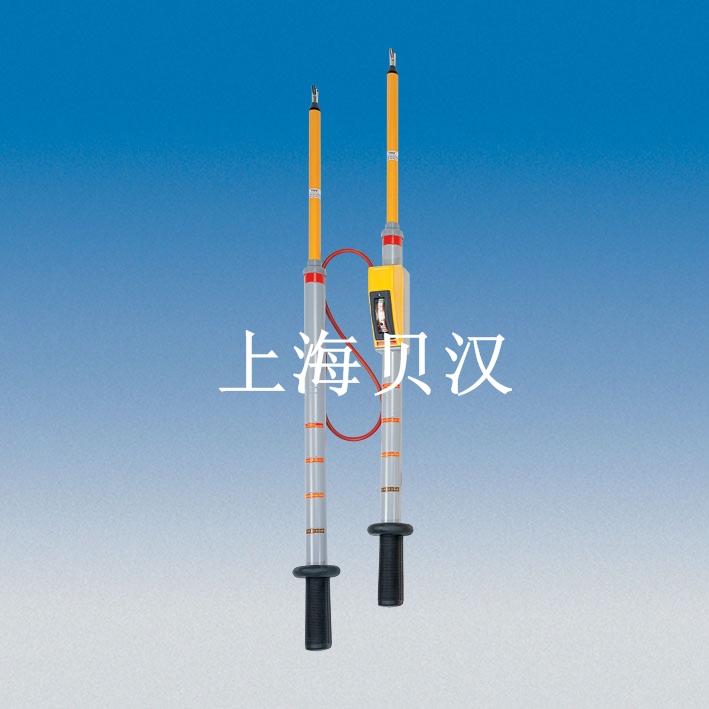

指針式高壓核相器

產品型號：PC系列

功能與特點：

◇用途：

高壓衰減桿是根據VDE0681.PART5的規范而設計的，具有判定相位和接觸式測量電壓的功能。測量的系統電壓最高可達44kV。
◇規格型號：
五種型號規格可選：PC7K、PC11K、PC22K、PC33K和PC44K。

◇材質：

為顧及使用者的方便和維護人身安全，所使用的材質，重量輕而且堅固。PCxxK的測試端部分采用絕緣良好的玻璃織維，手持端部分采用環氧樹脂，手把部分為橡膠。前二項材質經過臺灣大電力研究試驗中心的耐壓測試合格。

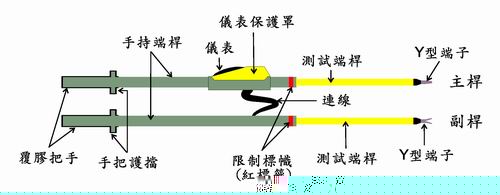

◇外觀：

高電壓檢測桿的儀表使用有顏色的刻度板，便于識讀。在使用時，不需要搭配其他的配件，也不必使用電池提供電源，采用接觸測量即可。持桿上貼有標識，供使用者識讀與提醒。

◇注意事項：

適用于室內和室外的干燥處所，在雨天和潮濕的狀況下，請勿使用，以免危及人身安全。

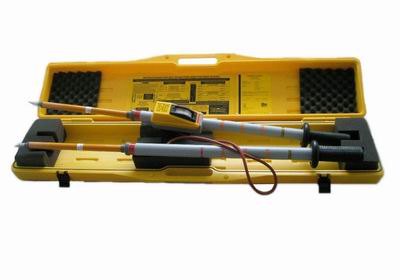

◇攜帶箱：

高電壓檢測桿配置有攜帶箱。攜帶箱設計精美、輕便、耐震、耐撞而實用，運輸儲藏均十分方便。

技術參數：

型號	PC7K	PC11K	PC22K	PC33K	PC44K
阻值	3.95MΩ	6.78 MΩ	13.5 MΩ	20.1 MΩ	27 MΩ
反應時間	小于1秒	小于1秒	小于1秒	小于1秒	小于1秒
氖燈始亮電壓	1.2kV	1.2kV	1.2kV	1.2kV	1.2kV
氖燈滿亮電壓	1.5 kV	1.5 kV	1.5 kV	1.5 kV	1.5 kV
手持端悍長度	765mm	765mm	765mm	765mm	765mm
測試端悍長度	340mm	340mm	460mm	610mm	760mm
檢測桿總長度	1.1m	1.1m	1.275m	1.395m	1.425m
重量	約1.2kg	約1.2kg	約1.3kg	約1.4kg	約1.5kg
操作溫度	-20℃～55℃
操作濕度	20～85%相對濕度
材質	測試端桿—玻璃織維手持端桿—環氧樹脂 100kV/30公分 5分鐘耐壓試驗合格

規格與型號：

型號	測量系統電壓	滿刻度電壓	測量最大電壓	指示方式
PC7K	6.6kV	8kV	9kV	氖燈及儀表指示
PC11K	11kV	12kV	15kV	氖燈及儀表指示
PC22K	22kV	24kV	30kV	氖燈及儀表指示
PC33K	33kV	36kV	40kV	氖燈及儀表指示
PC44K	44kV	48kV	55kV	氖燈及儀表指示

標準配置：
1套PC系列高壓核相器
1個包裝攜帶箱
1套中英文使用手冊
