188FFF電纜追蹤器

型號：188FFF

188FFF電纜追蹤器，電力信號跟蹤儀，電纜識別器，插座識別器，漏電開關識別器
188FFF由發射器和接收器兩部份組成
發射器插入指定插座，接收器追蹤電纜信號，直至找到相應目標
電纜跟蹤，查找漏電保護開關位置，確定配電柜開關位置

詳細介紹

下載中文說明PDF

下載英文說明PDF

產品視頻演示

同類產品選型

Cabletracer
Fuse, Circuit breaker and fault finder

帶電電纜追蹤器（漏電保護器查找）

產品型號：188FFF

發射器插入指定插座，接收器追蹤電纜信號，直至找到相應目標

三大功能：電纜跟蹤、確定配電柜開關位置、查找接地線是否漏電

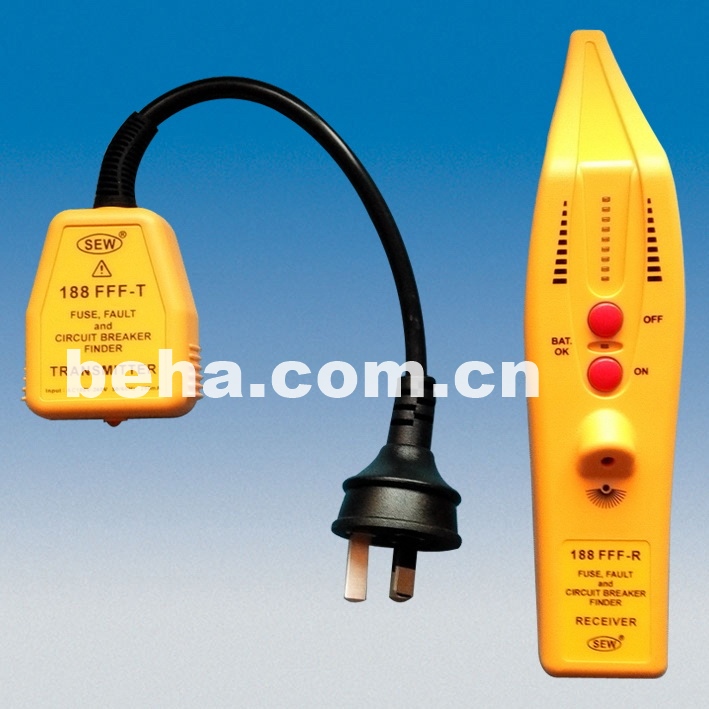

188FFF電纜追蹤器包含發射器（Transmitter ）和接收器（ Receiver）兩部份。

發射器由其連接的主電源電路取得電源不需要電池。它所產生的調諧頻率為10KHz ，接收器的偵測器位于頂端，收到的訊號振幅可顯示于帶狀的 LED上，越多LED閃亮，代表訊號越強。

產品特點：

1.188FFF電纜追蹤器造型優美，符合人體工程學，無論直立著或平持，檢測都非常方便省力 .

2.LED燈和蜂鳴器雙重響應，非常明確易于辨識。

產品用途：

1.通常在新建筑完成時，斷路器箱（俗稱總開關）需要進行各開關的標示時，使用T188為最佳選擇。

2.在開關箱未標示或標示不明的環境下，想要確認電器設備連接的開關，以便關閉電源，進行電器設備修理。此時，可予以應用。

3.查找插座對應的線纜走向，尋找對應的漏電保護器。

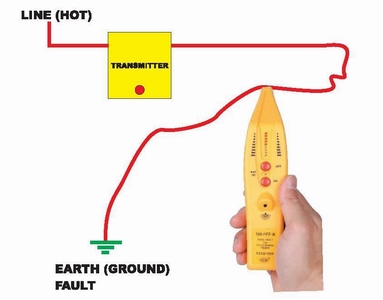

4.檢查接地是否不良。

應用舉例：

1.將發射器（ Transmitter）插入插座。

2.打開總開關箱，手持接收器（ Receiver），按下ON 鍵，此時三長聲進行自我測試完成。

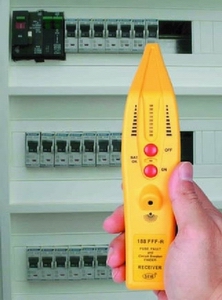

3.將接收器前端靠近斷路器開關箱，逐一檢測斷路器，如果發現 LED亮得最多，且聲音最急促響亮，即表示該斷路器連接到發射器對應的插座，就可進行確認，予以標示或其他操作。

產品規格：

接收器188FFF-R（Receiver）

接受頻率	10KHz
LED數	9
蜂鳴器	1
電源指示燈	1
啟動鍵	1
開關鍵	1
使用電池	1節 9V電池（6F22 006P）
外形尺寸	200×50×40×mm
重量	約112g

發射器188FFF-T（Transmitter）

適用電壓	110V～240V/AC（50/60HZ）
發送頻率	10KHz
外形尺寸	60×50×33mm
重量	約134g

標準配置：

1套188FFF電纜追蹤器

1節9V電池

1個吸塑包裝盒

1套中英文使用手冊

檢測接地線是否漏電查找漏電保護器開關位置
