2/12查線對線器
型 號：2/12
2/12對線器，查線器
一次12根線纜對線識別
電線電纜識別器
線纜故障查尋，短路故障和開路故障
線纜導通測試
詳細介紹
|
產品視頻演示
|
Wire Sorter
特別推薦產品 ☆☆☆☆☆
集三大功能：電線電纜對線，線路短路開路查尋，線纜通斷測試
用于一束同一顏色電線的區分與對線及判斷線與線之間的短路或開路測試
產品廣泛應用于電力網絡、通信網絡、布線工程等領域查線與對線工作
產品已應用于全國各大電力系統和供電系統，獲得廣泛好評
2/12查線對線器/電線電纜識別器
產品型號：2/12 產地德國
功能與特點：
◇整套儀器由一個發射器和一個接收器組成（標配）
◇電線識別、對線，應用于一束電線或多根電線的區分，線纜最長距離達10公里以上
◇不需要基準電線，一次可對線12根線纜。
◇可判斷導線間是否短路或斷路
◇接收器數碼顯示對應的電纜編號，及顯示電纜的短路與斷路
◇接收器同時也是一個通斷檢測器，帶蜂鳴聲報警，可用于測量電線是否導通
◇使用方便，只需將發射器的12個鱷魚夾分別夾住電纜一端，再用接收器的兩個表筆分別接觸電纜另端的12個結點，就能從接收器上看到對應的線纜編碼。
◇結構小巧，方便攜帶，只需單人即可完成操作
◇發射器由接收器供電
對線應用舉例：
在某一建筑物內，有一束電線共12根，全部為白色，線的一端在一樓，另端在30樓。某工程師在30樓查找線纜時遇到困惑，無法確定究竟那根是他需要找的線纜。然后他使用了2/12對線器，將發射器的12個鱷魚夾分別夾住在一樓的12根線頭，再到30樓用接收器的兩個表筆分別接觸12根線頭，接收器的數碼顯示立即告訴他每根線的編號，自然也就方便的找到了他所需要的那根線纜。在此過程中，根據接收器的數碼顯示，他還意外發現了某兩根線纜之間發生了短路，最終非但找到了所需的線纜，還排除了故障。且一個人就完成了操作。
技術參數：
|
顯示
|
LED數字顯示
|
|
最大線阻
|
約800Ω
|
|
被測線最長距離
線纜越粗距離越長
|
10km/0.6mm線規
|
|
儀器供電
|
1節9V電池， IEC 6LR61
|
|
發射器/接收器尺寸
|
約59×79×15mm
|
|
發射器/接收器重量
|
約300g
|
標準配置：
1個發射器
1個接收器
1節9V電池IEC 6LR61
德文使用手冊和中文簡要操作手冊

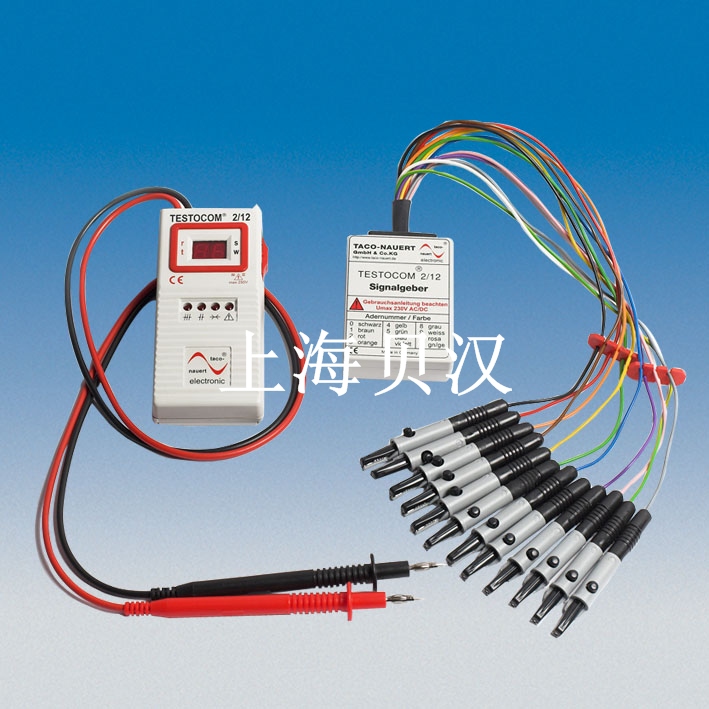

產品演示圖

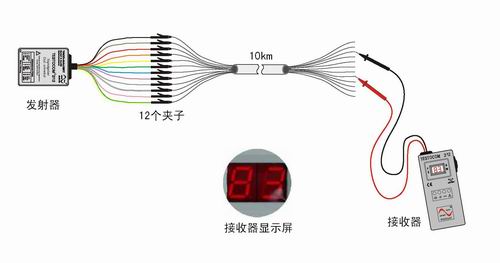

產品演示圖
